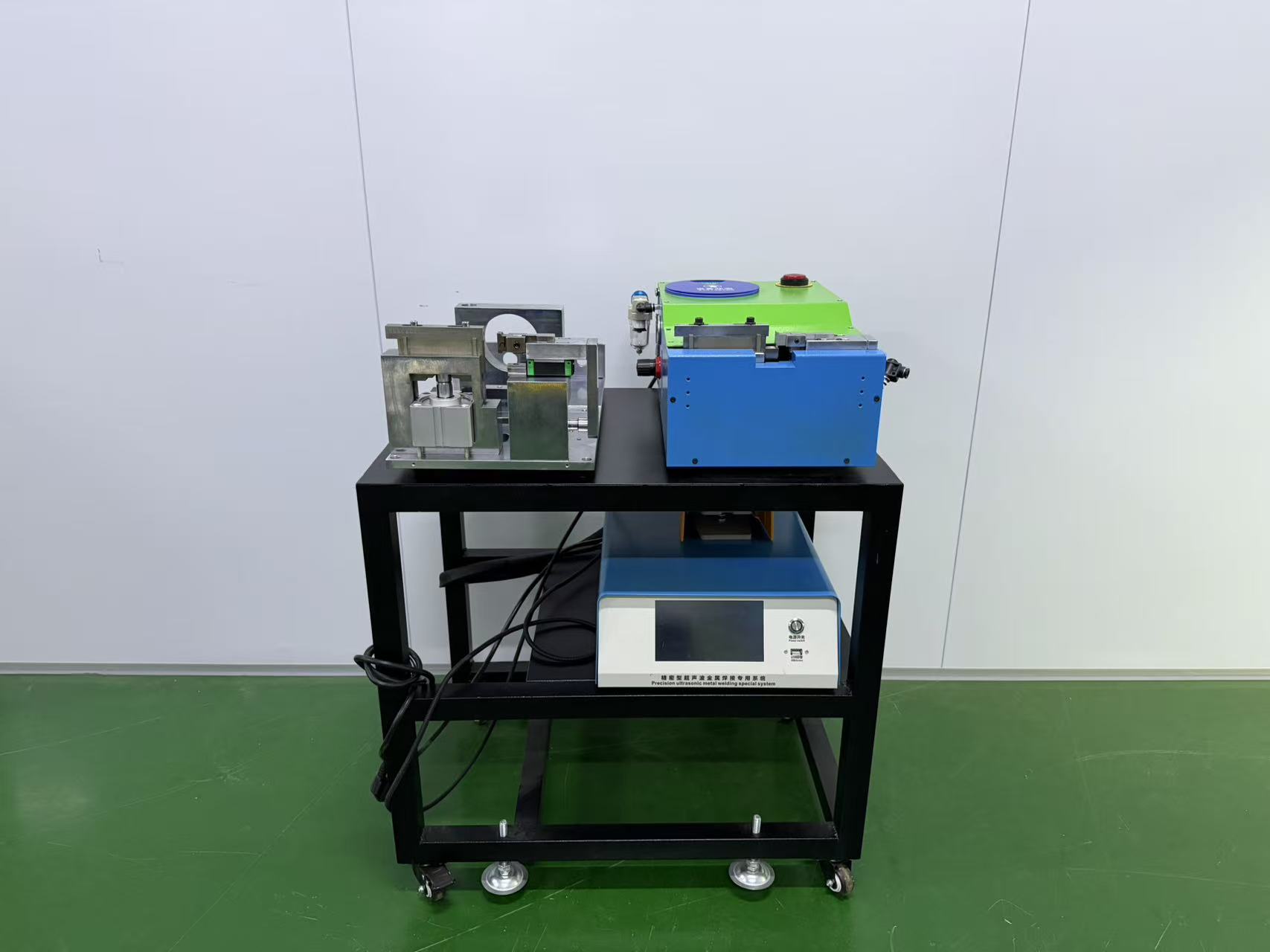

تدمج محطة عمل لحام الأسلاك الكاملة المثبتة على عجلة مولد التردد الرقمي، ومجموعة الاهتزاز، ورأس اللحام الدقيق وعربة التخزين المتنقلة، وهي مصممة خصيصًا لربط الكابلات النحاسية متعددة الخيوط في تصنيع السيارات والمركبات الكهربائية والإلكترونية. إنه يزيل القصدير والتدفق وقضبان اللحام لخفض تكاليف الإنتاج على المدى الطويل، مما ينتج وصلات كابلات منخفضة المقاومة ومدمجة ومضادة للارتخاء. يفصل الحامل المتنقل ذو الطبقات بين مصدر الطاقة ووحدة تنفيذ اللحام من أجل تبديد الحرارة بكفاءة، وتسمح واجهات PLC المحجوزة بالرسو السلس مع خطوط تجميع تغذية الأسلاك الأوتوماتيكية. تجتاز جميع التجميعات اختبار التقادم المستمر لدعم المعالجة المستقرة للدفعات على مدار الساعة لمصانع أسلاك الأسلاك العالمية.
الهيكل والميزات الأساسية

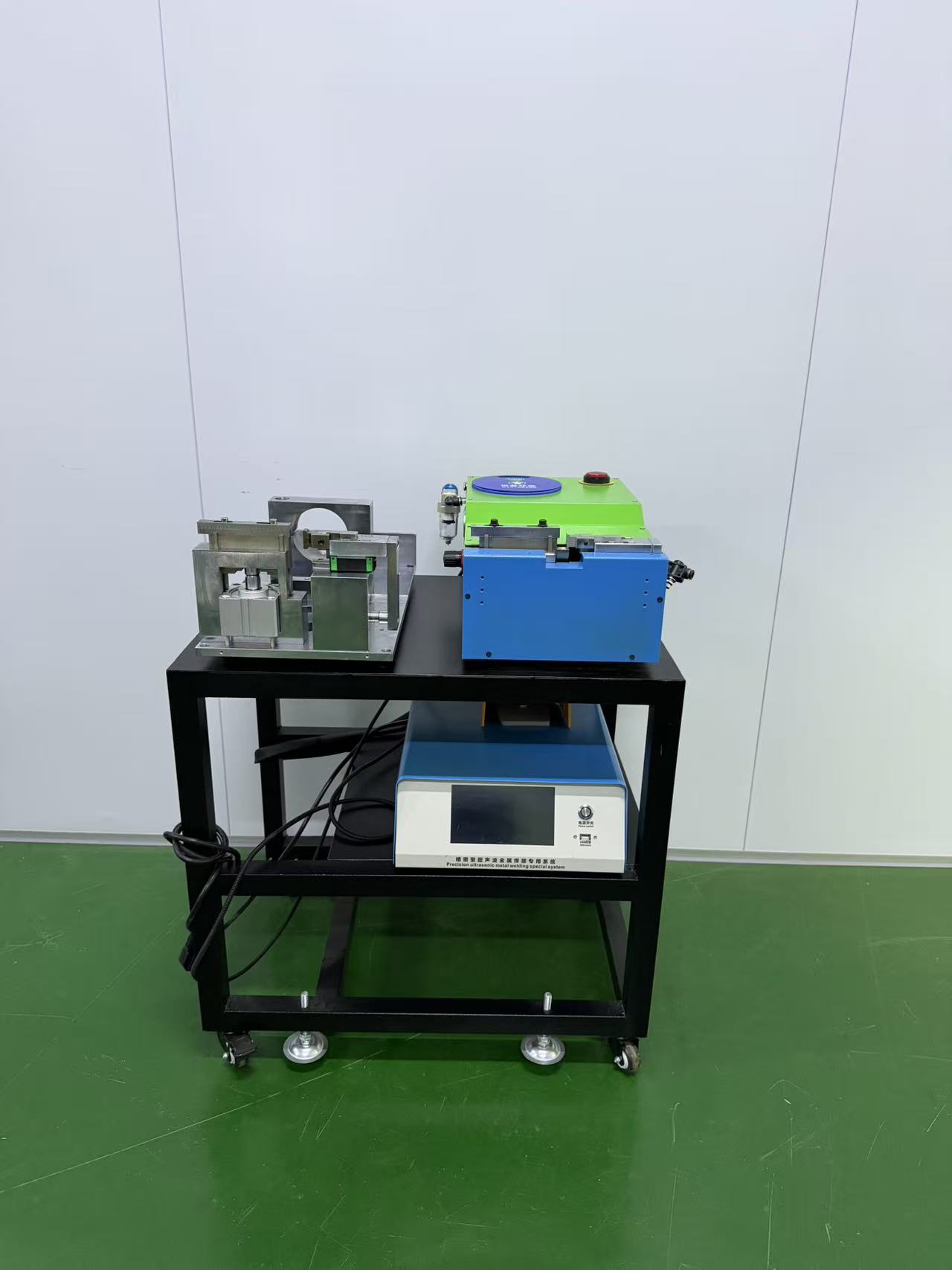

تعتمد الآلة بأكملها إطارًا متحركًا منقسمًا ثلاثي الطبقات مع عجلات صامتة لنقل المحطة المرنة في ورش الإنتاج، وتتكون من مولد ذكي بشاشة تعمل باللمس ومجموعة اهتزاز عالية الطاقة وتركيبات لحام قابلة للتعديل وأسطوانة التحكم في الضغط.
1. خرج تردد الرنين ثابت 20 كيلو هرتز، سعة اهتزاز ثابتة تحت الحمل الثقيل المستمر
2. نظام تعديل الضغط الهوائي الدقيق، يمنع كسر الأسلاك النحاسية الرقيقة أثناء اللحام بالضغط
3.Touch المضيف الرقمي مع عرض البيانات في الوقت الحقيقي لسجلات دورة الطاقة والتردد واللحام
4. هيكل قالب لحام قابل للفصل، تبديل سريع لأحزمة الأسلاك في مناطق مستعرضة مختلفة
5. نظام الحماية المزدوج للحمل الزائد والحرارة الزائدة والانجراف الترددي لإطالة عمر الخدمة
6. عربة معدنية بعجلات مع مساحة تخزين للقوالب وملحقات الصيانة
توفر محطة العمل الشاملة هذه ربطًا معدنيًا فعالاً بالموجات فوق الصوتية دون أكسدة درجة الحرارة العالية على الموصلات النحاسية.
مبدأ العمل
تعتمد المعدات على الاهتزاز الميكانيكي عالي التردد لتحقيق ربط المعدن البارد. يقوم المولد الرقمي بتحويل الطاقة الرئيسية إلى إشارات متناوبة عالية التردد بتردد 20 كيلو هرتز وينقل الطاقة إلى مجموعة الاهتزازات الداخلية. تتحول الطاقة الكهربائية إلى اهتزازات ترددية صغيرة سريعة تنتقل إلى قوالب اللحام العلوية والسفلية لربط الأسلاك النحاسية المتداخلة. يؤدي الاحتكاك عالي السرعة بين الأسطح المعدنية إلى ارتفاع فوري في درجة الحرارة الموضعية، مما يجعل الجزيئات المعدنية تنتشر وتتشابك تحت ضغط ثابت. ليس هناك حاجة إلى ذوبان أو لحام خارجي لتشكيل وصلة موصلة صلبة. تعمل ردود فعل المعاوقة في الوقت الحقيقي على معايرة تردد الرنين تلقائيًا لتعويض الانحراف الناتج عن الإنتاج المستمر لمدة ساعة طويلة.
التطبيقات المشتركة
مع الأداء المستقر للحام المعدن البارد، فإن محطة عمل لحام أحزمة الأسلاك هذه تغطي نطاقًا واسعًا من سيناريوهات الطاقة الجديدة والتصنيع الإلكتروني:
1. تسخير أسلاك السيارة للسيارات ربط الكابلات النحاسية السميكة
2. سلك توصيل بطارية السيارة الكهربائية، ربط سلك الرصاص للمحرك
3. مجموعة الأسلاك النحاسية الداخلية متعددة الخيوط للأجهزة المنزلية
4. سلك محطة معدات تخزين الطاقة ولحام بقعة بسبار
5. صندوق التحكم الإلكتروني اتصال مدمج لتسخير الأسلاك الداخلية
إنها بمثابة معدات قياسية لتحقيق لحام المعادن الصناعية الموثوق به لمصنعي معالجة الكابلات في جميع أنحاء العالم.
خدمة مخصصة
نحن نقدم خدمة تعديل شخصية كاملة لتتناسب مع متطلبات إنتاج الأسلاك الفريدة للعملاء:
1. تخصيص قالب اللحام: تصميم قوالب حصرية لمختلف المقاطع العرضية للأسلاك والمجموعات متعددة النواة والأحجام الطرفية
2. تخصيص الضغط والسكتة الدماغية: ضبط ضغط الأسطوانة وشوط اللحام للموصلات النحاسية الناعمة أو الصلبة
3. تخصيص هيكل العربة: قم بتعديل ارتفاع الطبقة وحجم الإطار ليناسب مساحة ورشة العمل المحدودة
4. تخصيص نظام التحكم: أضف منافذ إخراج الإشارة لتوصيل آلات قطع وتجريد الأسلاك الآلية
5. تخصيص التكيف الجهد: أعد توصيل المولد لدعم إمدادات الطاقة الصناعية الإقليمية 110 فولت/220 فولت/380 فولت
جميع الآلات المخصصة تكمل تصحيح أخطاء ما قبل الإنتاج قبل التسليم، ونحن نقدم أدلة تشغيل كاملة باللغة الإنجليزية وإرشادات فنية عن بعد لكل طلب من معدات لحام المعادن بالموجات فوق الصوتية.
