تم تصميم محطة عمل اللحام النقطي المتكاملة هذه من أجل الربط الدقيق للرقائق الرقيقة من النحاس والألومنيوم والمعادن المركبة في مجال الطاقة الجديدة والإلكترونيات وتصنيع البطاريات. فهو يجمع بين مضيف التردد الرقمي ومحول طاقة الاهتزاز عالي الثبات وتركيبات اللحام النقطي القابلة للتعديل لإكمال الترابط المعدني البارد بدون لحام أو تدفق أو تسخين بدرجة حرارة عالية. يوفر تصميم سطح المكتب المدمج مساحة أرضية ورشة العمل القيمة، بينما تمنع مراقبة المعاوقة في الوقت الفعلي تشوه الرقائق أو التشقق أو ضعف التوصيل أثناء اللحام البقعي الشامل. تجتاز جميع التجميعات الأساسية اختبار التقادم طويل الأمد للحفاظ على جودة اللحام المتسقة لعلامة تبويب البطارية على مدار الساعة وإنتاج الرقائق الموصلة.
الهيكل والميزات الأساسية

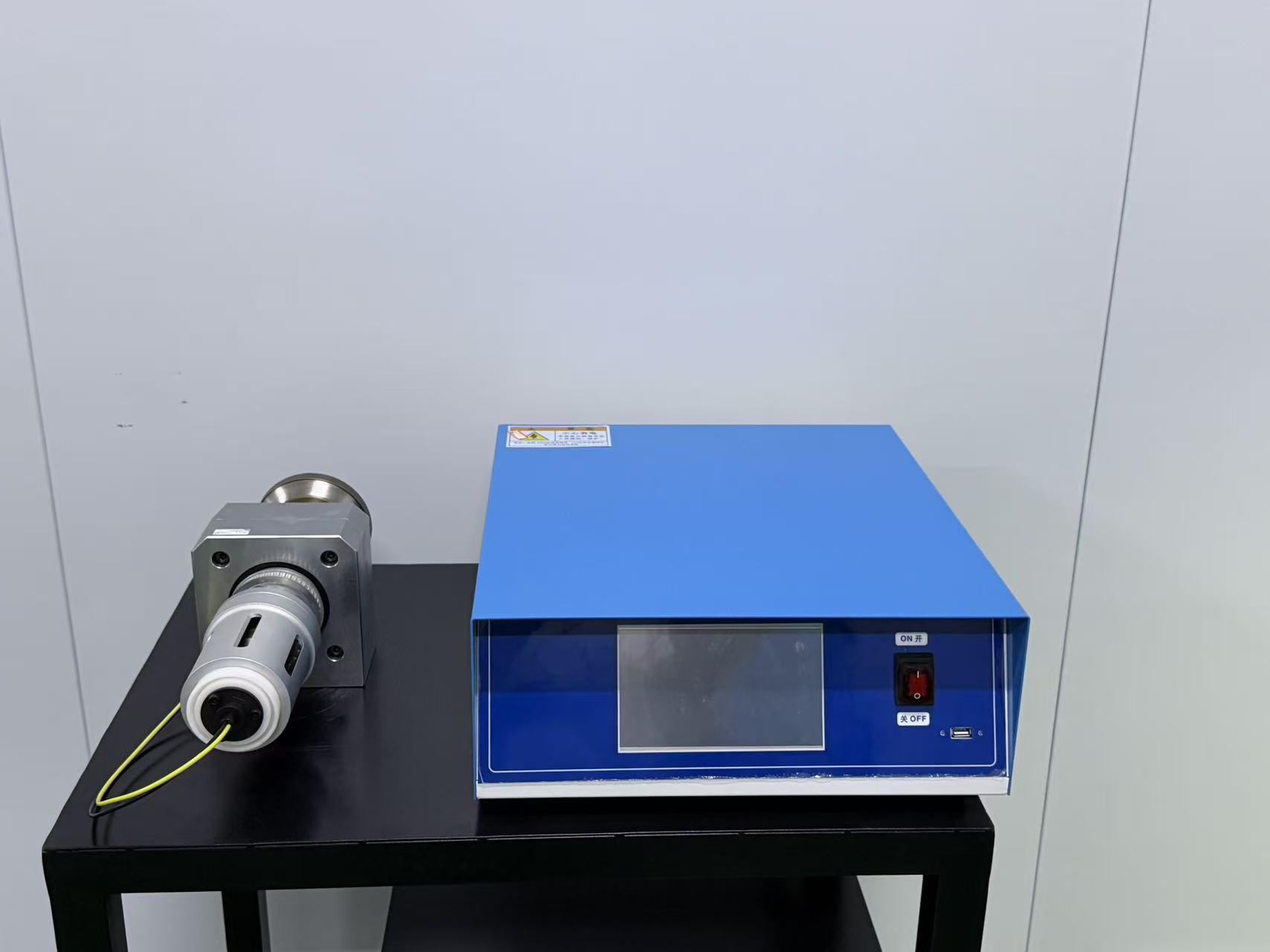

يعتمد النظام بأكمله تخطيطًا مكتبيًا منقسمًا مع مضيف تحكم مستقل ومشغل لحام نقطي عمودي، يتكون من مولد رقمي بشاشة تعمل باللمس، ومكدس اهتزاز كهرضغطية، وأسطوانة ضغط دقيقة وأطراف لحام نقطي قابلة للتبديل.
1. تنظيم الضغط الهوائي عالي الدقة، قوة تثبيت صغيرة قابلة للتعديل لتجنب تمزق الرقائق المعدنية الرقيقة للغاية.
2. المدمج في وحدة قفل التردد التلقائي، حالة الرنين مستقرة تحت دورات لحام البقعة المتكررة
3.تسجل اللوحة الرقمية التي تعمل باللمس وقت اللحام وبيانات الطاقة والضغط لتتبع جودة الإنتاج بالكامل
4. هيكل طرف اللحام سريع التغيير، متوافق مع أشكال الاتصال الموضعية المستديرة والمربعة والمخصصة
5. حماية سلامة ثلاثية ضد الحمل الزائد والحرارة الزائدة وانحراف التردد لإطالة عمر الخدمة
6. بصمة سطح مكتب صغيرة، سهلة التكامل مع خطوط تجميع تغذية الرقائق الأوتوماتيكية
تنتمي محطة العمل المدمجة هذه إلى معدات اللحام بالموجات فوق الصوتية الموثوقة، مما يوفر أداء مفصل مستقر لمتطلبات معالجة الصفائح المعدنية الرقيقة.
مبدأ العمل
يعمل النظام على أساس آلية الربط البارد بالاهتزاز الكهروضغطي العكسي. يقوم مصدر الطاقة الرقمي بتحويل التيار المتردد الصناعي إلى إشارات كهربائية متناوبة دقيقة عالية التردد، مما ينقل الطاقة إلى مجموعة محولات الطاقة الخزفية الداخلية. يتم تحويل الطاقة الكهربائية إلى اهتزاز عمودي دقيق سريع، والذي ينتقل إلى طرف اللحام العلوي لتثبيت طبقات الرقائق المعدنية المتداخلة. يؤدي الاحتكاك عالي السرعة بين أسطح الرقائق إلى انتشار جزيئي موضعي فوري تحت ضغط متحكم فيه، مما يشكل وصلات متكاملة صلبة ومنخفضة المقاومة دون ذوبان المعدن بالكامل. تعمل ردود فعل المعاوقة في الوقت الحقيقي على معايرة تردد الاهتزاز بشكل مستمر لتعويض الانحرافات الطفيفة الناتجة عن اللحام البقعي المتكرر وتراكم درجة الحرارة.
التطبيقات المشتركة
بفضل أداء اللحام النقطي الدقيق ذو الضغط المنخفض للمعادن الرقيقة الموصلة، يغطي هذا النظام العديد من سيناريوهات الطاقة الجديدة والتصنيع الإلكتروني في جميع أنحاء العالم:
1. بطارية ليثيوم من النحاس/الألومنيوم، وصلة من رقائق البطارية الناعمة
2.المكثف الفائق ذو رقائق معدنية رقيقة ولحام طرفي
3. الدوائر الإلكترونية رقائق النحاس رقيقة، بسبار وشريط موصل الانضمام
4.EV حزمة البطارية الداخلية متعددة الطبقات رقائق الألومنيوم التصفيح لحام البقعة
5. جهاز استشعار دقيق لتجميع وختم رقائق معدنية رقيقة موصلة
ومن المعترف به على نطاق واسع باعتباره آلة لحام بالموجات فوق الصوتية الصناعية العملية لمصانع البطاريات ومصانع معالجة المكونات الإلكترونية.
خدمة مخصصة
نحن نقدم حلول تعديل شخصية كاملة لتتناسب مع مواصفات إنتاج الرقائق المعدنية الفريدة للمشترين الصناعيين في الخارج:
1. تخصيص طرف اللحام: تصميم رؤوس موضعية بأحجام وأشكال وصلابة مختلفة للرقائق المعدنية المركبة الرقيقة أو السميكة
2. تخصيص الضغط والسكتة الدماغية: ضبط قوة تثبيت الأسطوانة وشوط اللحام العمودي لأكوام الرقائق الهشة متعددة الطبقات
3. تخصيص معلمة التحكم: تعديل نطاق الإخراج عالي التردد ومدة اللحام البقعي وأوضاع الدورة التلقائية
4. تخصيص تكييف الجهد: أعد توصيل المولد لدعم معايير الطاقة الصناعية الإقليمية 110 فولت/220 فولت/380 فولت
5. تخصيص الإرساء الآلي: أضف منافذ إخراج الإشارة الخارجية لربط آلات فك الرقائق وتحديد المواقع والقطع
تكمل جميع الوحدات المخصصة اختبار ما قبل التسليم الكامل، ونقوم بتوفير رسومات فنية كاملة باللغة الإنجليزية وأدلة تشغيل لكل طلب مخصص لآلة لحام عالية التردد.
